Vis de blocage du rocher de kick

[jimmyZ]

Comme dit par ailleurs, il me manque la longue vis qui sert à bloquer le retour du rocher de kick, celle dont la tête 6 pans creux se trouve du coté gauche, en bas du moteur. J'en cherche une, ou quelqu'un qui aurait les cotes, ou quelqu'un qui pourrait m'en faire une, moyennant juste rétribution. Help ?

[francki morini]

Exacte et moi j'avais dit que j'en démonterais une pour prendre les côtes.

[jimmyZ]

Je pourrais aussi en démonter une, mais ça m'embête de démonter sur un moteur qui fonctionne. Si tu as un moteur sur l'établi, c'est super.

[francki morini]

t'inquiète j'ai un 500 Saturno démonté sur l'établi avec justement cette vis qui n'attend que la clef pour sortir de son logement.

[jimmyZ]

Super, merci Franck.

[francki morini]

Bonne piqure  de rappel de bon matin,


[francki morini]

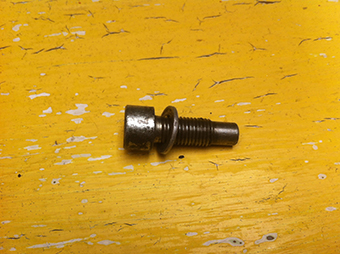

Vis rochet 1.jpg (115.05 Kio) Vu 11846 fois



vis rochet.odg

(9.52 Kio) Téléchargé 212 fois

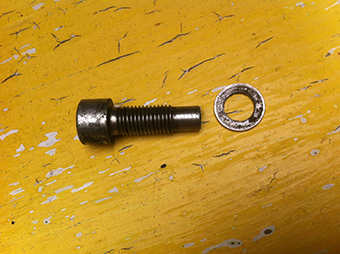

 Bon c'est fait,
Alors c'est du 12 mais c'est pas standard, pour le pâs je n'ai pas retrouver ma jauge.
De toute façon tu doit avoir monté sur ton moteur une vis qui bouche le trou donc c'est le même pâs.
Si ça ce trouve c'est la vis qui va bien . je t'ai fais le schema avec le côte.

vis rochet.odg

(9.52 Kio) Téléchargé 212 fois







[francki morini]

Autre chose la rondelle est en métal tendre alu je pense, et mesure 2mm d'épaisseur, elle sert de joint d'étanchéïté.
petite info, j'ai un jour roulé pour l'emmener au garage avec le système de kick mal remonté (je n'avais pas su le faire). Sur la route j'ai perdu cette vis et vidangé presque toute l'huile dans la foulé.

[jimmyZ]

Merci Franck. Je pensais qu'elle était beaucoup + longue que ça. Il me reste à enlever celle qui sert de bouchon sur le moteur qui est déposé pour connaître le pas. Et à essayer de trouver une vis ou un tourneur pour me la faire.

[francki morini]

Fait bien attention à la rondelle joint.

[jimmyZ]

Oui, elle doit aussi être sur la vis qui sert à boucher le trou actuellement.

[francki morini]

Bien sûr

[jimmyZ]

La vis pour les bécanes sans kick est du 12x150 de 25mm de longueur. Si je lis bien le schéma de Franck, celle pour les bécanes avec kick doit faire 35mm de long. Il me reste à trouver une vis de 12x150 par 35. Et la rondelle d'étanchéité est bien sur la vis d'origine.

[francki morini]

C'est ça 12x35 au pas de 150

[jimmyZ]

En fouillant dans une boite où je mets toutes les vis en rab, je pensais avoir trouvé mon bonheur. Pas de chance, c'est un pas de 175... Je continue à chercher.
